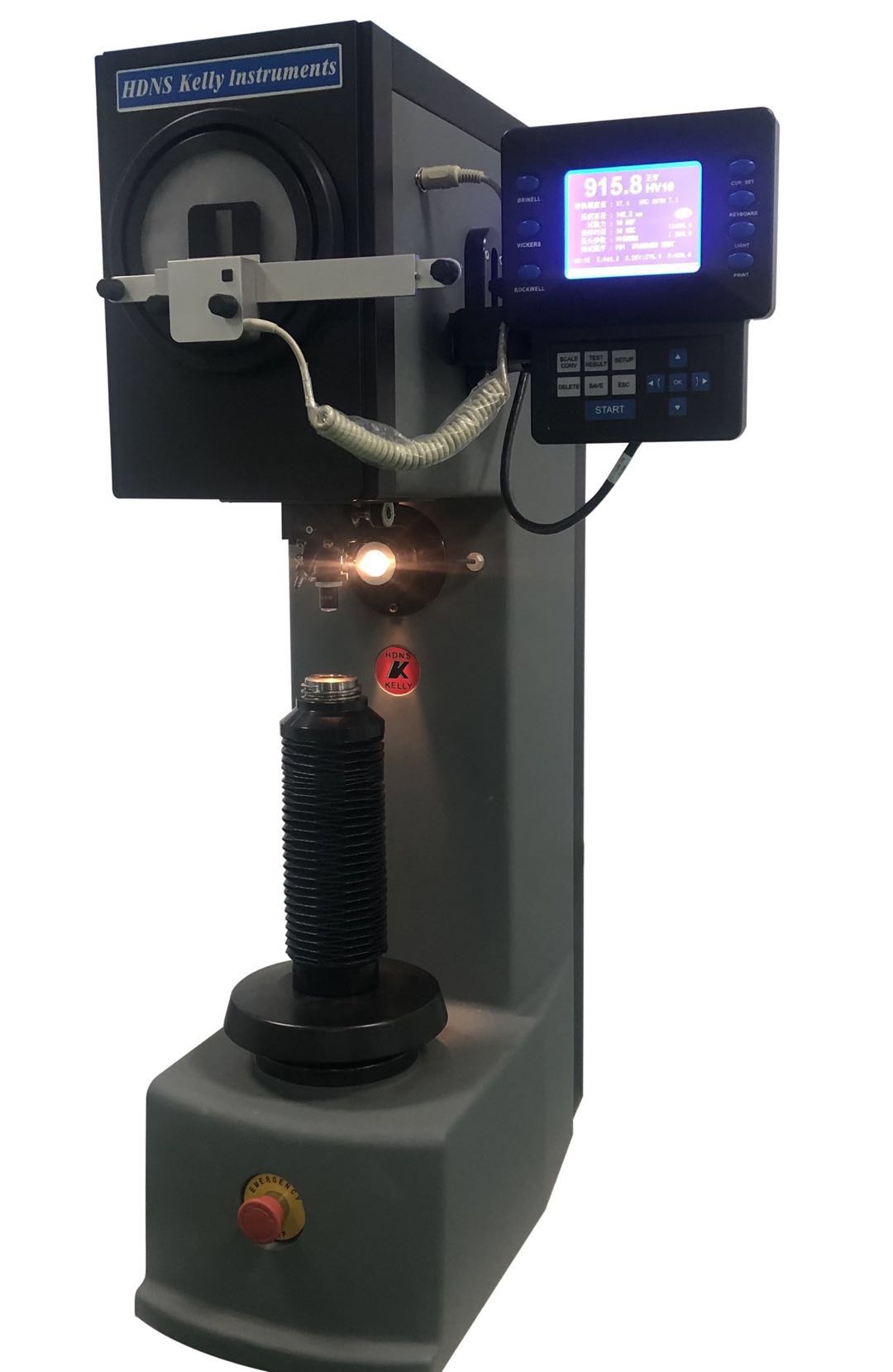

UH930/250 — máy thử độ cứng Brinell tích hợp sử dụng công nghệ điều khiển cảm biến vòng kín toàn tự động tiên tiến nhất hiện nay. Động cơ servo điều khiển vô cấp truyền động trực tiếp để gia tải thông qua trục vít me bi (ball bearing screw). Toàn bộ quá trình gia tải và giá trị lực được phản hồi vòng kín ở mức độ phân giải vi phân bởi cảm biến lực. Hệ thống loại bỏ các dao động quá tải/thiếu tải do sai số giảm tốc của bộ truyền động thủy lực hoặc động cơ, hoặc do ma sát của dao cắt ở trục chính gây ra trong thời gian sử dụng, vốn thường gặp ở hệ thống gia tải khuếch đại bằng đòn bẩy và quả cân truyền thống. Đồng thời, tránh sai số gia tải do sự thay đổi hệ số đàn hồi của hệ thống gia tải bằng lò xo khi sử dụng theo chu kỳ, nhờ đó nâng cao đáng kể độ chính xác và độ lặp lại.

Máy đi kèm hệ thống đo kỹ thuật số bằng kính hiển vi có độ chính xác cao, có thể kết nối camera CCD và hệ thống máy tính đo tự động vết ấn. Phần mềm tự động hiệu chỉnh các sai số nhỏ của phần cứng như lực, dịch chuyển và phần quang học.

Máy có thể cấu hình với phần mềm đo lường/điều khiển bằng máy tính. Hệ thống nhận các lệnh thử nghiệm được gửi từ máy tính cấp trên, bao gồm thông tin như thứ tự thử, mã mẫu, kích thước mẫu…, và đảm nhiệm thử nghiệm độ cứng theo phương pháp Rockwell, Vickers và Brinell. Người vận hành dựa trên thứ tự mẫu do máy tính cấp trên gửi, xác nhận mã mẫu bằng tay, sau đó chọn chương trình thử tương ứng để tiến hành. Kết quả có thể được lưu trực tiếp, in báo cáo thử nghiệm hoặc gửi mạng lên máy tính cấp trên.

Công nghệ điều khiển cảm biến vòng kín toàn tự động

• Điều khiển gia tải/giải tải hoàn toàn tự động, có màn hình thao tác số LCD độc lập

• Có thể đo Rockwell, Rockwell bề mặt, Vickers và Brinell

• Hệ thống điều khiển vòng kín; cảm biến lực điều khiển gia tải động cơ*

• Cảm biến dịch chuyển cách tử độ chính xác cao (HEIDENHAIN, Đức) đo độ sâu vết ấn*

• Gia tải bằng động cơ (nguồn gốc nhà máy, Đức)

• Cảm biến độ chính xác cao và hệ thống máy đo chiếu quang để đo vết ấn Brinell và Vickers*

• Màn hình hiển thị chiếu; thước đo đường kính (Áo) dùng để đo đường kính vết ấn*

• Cấu hình màn hình độ sáng cao đường kính 135 mm giúp đo đường kính vết ấn*

• Tự động chuyển đổi vị trí thẳng đứng của đầu ép và vật kính; vết ấn tự động được chiếu lên màn hình để đo tự động*

• Thiết bị bảo vệ đầu ép khi kẹp

• Bàn làm việc di chuyển lên/xuống bằng vít me nâng/hạ độ chính xác cao

• Thay đổi đầu ép và vật kính; độ phóng đại có thể tới 140× (tùy chọn 70×, 44×)

• Kết nối qua cổng RS232

• Bảng điều khiển đa ngôn ngữ: Tiếng Anh, Tiếng Đức, Tiếng Trung

Tiêu chuẩn thử nghiệm

• GB/T 231.1-2009 — Thử độ cứng Brinell của vật liệu kim loại
• GB/T 230.1-2009 — Thử độ cứng Rockwell của vật liệu kim loại
• GB/T 4340.1-2009 — Độ cứng Vickers của vật liệu kim loại
• GB/T 24523-2009 — Phương pháp thử độ cứng Brinell (tốc độ nén nhanh)
• DIN-EN-ISO 6506 — Thử độ cứng Brinell của vật liệu kim loại
• DIN-EN-ISO 6507 — Thử độ cứng Vickers của vật liệu kim loại
• DIN-EN-ISO 6508 — Thử độ cứng Rockwell của vật liệu kim loại
• ASTM (tiêu chuẩn Hoa Kỳ)

Bảng thông số kỹ thuật

Thang đo	Brinell, Vickers, Rockwell, Rockwell bề mặt, và phương pháp Brinell/Vickers đo theo độ sâu
Hệ thống quang học	Hệ thống chiếu quang độ chính xác cao, đường kính màn hình 135 mm
Độ phân giải vật kính	Vật kính thay đổi; độ phóng đại tối đa 140× (tùy chọn 70×, 44×)
Hiển thị	Giá trị độ cứng, thống kê, giá trị chuyển đổi
Tiêu chuẩn phù hợp	DIN-EN-ISO 6506, 6507, 6508, ASTM và JIS
Phương thức gia tải	Điều khiển cảm biến vòng kín
Loại đầu ép	Brinell: quả bi đường kính 1 / 2.5 / 5 / 10 mm Vickers: đầu kim cương 136° Rockwell: đầu kim cương 120° Và đầu bi: 1/16" — 1/8" — 1/4" — 1/2"
Thời gian giữ lực	0.1–255 s
Xuất dữ liệu	Cổng RS232
Không gian thử nghiệm	Chiều cao thử tối đa: 300 mm; độ sâu thử tối đa: 150 mm
Đo mẫu hình trụ	Đường kính ngoài nhỏ nhất đo được: 3 mm
Nguồn điện	220V/50Hz (có tùy chọn 110V)
Kích thước cơ điện	Rộng: 250 mm; Dài: 567 mm; Cao: 1018 mm
Khối lượng tịnh	200 kg
Màu sắc bề mặt thiết bị	Trắng hoặc đen

Danh sách các bộ phận chính

STT	Tên	Model	Nhà cung cấp	Số lượng
1	Động cơ servo	RE36	Fuhaber (Đức)	1
2	Cảm biến áp lực 2.5 kN	F252-Z0864	Novatek (Anh)	1
3	Vít me bi	0802-IR-170L-C3	Hàn Quốc	1
4	Động cơ quay	GP32A	Fuhaber (Đức)	1
5	Thước quang đo dịch chuyển	MT1271	Heidenhain (Đức)	1
6	Ống kính tiềm vọng (periscope quang học)	7X	Carl Zeiss (Đức)	1
7	Vật kính quang học	6.3X/10X	Carl Zeiss (Đức)	1

Nội dung cấu hình

STT	Tên thiết bị	Thông số/Model	Đơn vị	Số lượng
1	Máy đo độ cứng Brinell	930/250	cái	1
2	Bàn làm việc		bộ	1
3	Đầu ép (Rockwell)	Đầu kim cương 120° (Rockwell)	cái	2
3	Đầu ép (Rockwell)	Bi thép 1.588 (Rockwell)	cái	2
3	Đầu ép (Brinell)	Bi thép 2.5 (Brinell)	cái	2
3	Đầu ép (Brinell)	Bi thép 5 (Brinell)	cái	2
3	Đầu ép (Vickers)	Kim cương 136° (Vickers)	cái	1
4	Khối chuẩn độ cứng Rockwell	80-100HRB; 70-85HRA; 20-35HRC; 35-50HRC; 50-60HRC	khối	Mỗi loại 1 (tổng 5)
4	Khối chuẩn HR30N, HR30T	HR30N và HR30T	khối	Mỗi loại 1 (tổng 2)
4	Khối chuẩn Vickers	HV10	khối	1
4	Khối chuẩn Brinell	90-130HB 2.5/62.5; 180-230HB 2.5/187.5	khối	Mỗi loại 1 (tổng 2)
